Re: Галерея карт и имиджей пещерных районов - 3d имиджи Арабики и Бзыбского

Автор: Igor Lavrov
Дата: 13 May 2005

Привет всем!

Спасибо А.Б.Климчуку за полезную ссылку.

> Исходные SRTM-
> данные есть в открытом доступе
> (ftp://e0mss21u.ecs.nasa.gov/srtm/), но построение по ним моделей для
> территорий требует немалых специальных усилий и ресурсов.

Как выяснилось в результате проведенных экспериментов, для построения
трехмерных моделей по SRTM-данным особых усилий не требуется.
С этим отлично справляется программка Global Mapper v.6
http://www.globalmapper.com Размер инсталляционного файла 12 МБ.
Крек легко найти в интернете.

Технология:
1. Запускаете программу.
2. Открываете скачанный на ftp файл на нужную территорию.
3. Выбираете нужную проекцию (Tools/Configure/Projection).
4. Настраиваете изображение (цвет рельефа, тени и пр.)
   соответствующими кнопками в панели инструментов.
5. Нажимает кнопку 3D и получаете трехмерное изображение. Его можно
   вращать, менять вертикальный масштаб и пр.
6. Если на изображение наложить еще и 15-метровый космоснимок с сайта
   https://zulu.ssc.nasa.gov/mrsid/, то получаете трехмерную
   визуализацию местности со всеми имеющимися на космоснимке деталями.
   Предварительно из снимка можно вырезать фрагмент по размеру файла
   SRTM (один градус по широте и долготе) или интересующего вас
   участка - командой File/Export Raster and Elevation Data.

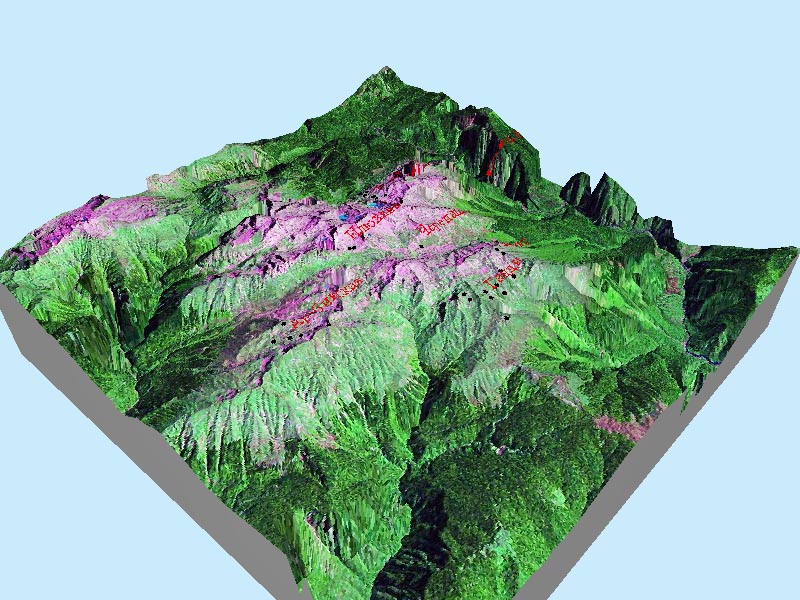

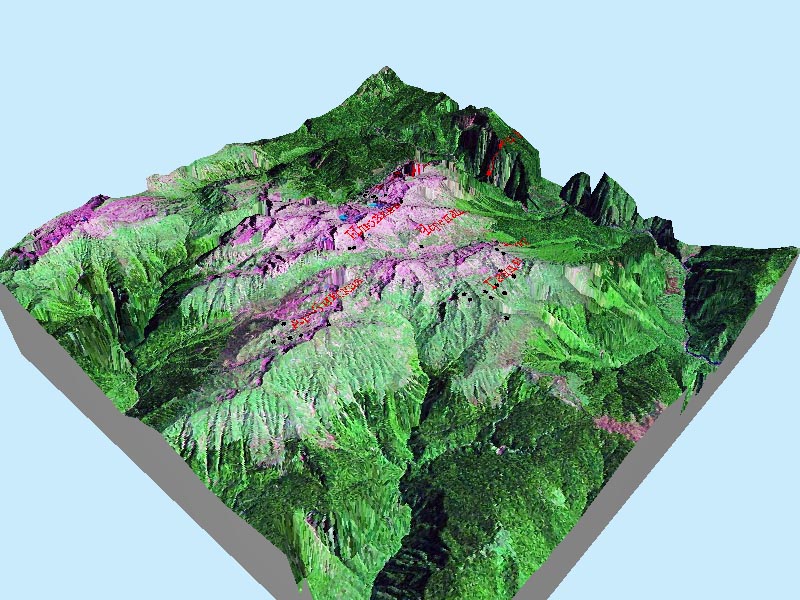

   Собственно, такая картинка, сгенерированная из программы, перед
   вами (прошу извинить за размер). Получена между делом, во время
   написания этого сообщения.

Кроме того, программа поддерживает огромное количество векторных
форматов. Сюда же можно подгрузить точки и треки GPS, слои ГИС и т.п.
Здесь же можно построить и рельеф в горизонталях.

Интерфейс очень приятный, понимается легко. Рекомендую!

Один недостаток: в отличие от продвинутых ГИС (ArcView, ArcGIS ...)
программа не обладает возможностью подгружать к изображению трехмерные
модели пещер, в т.ч. каркасы DXF, полученные из топопрограмм.
Но нанести пещерные входы и спроектировать нитку или всю пещеру на
поверхность - пара пустяков.


Игорь Лавров
